Hogyan zajlik egy informatikai hálózatépítés? – Valós példa lépésről lépésre

Sokan úgy gondolják, hogy a hálózatépítés nem más, mint kábelek behúzása és néhány eszköz bekapcsolása. A valóságban azonban egy jól működő informatikai hálózat mögött komoly tervezés, szakmai tapasztalat és precíz kivitelezés áll. Legyen szó egy kisebb irodáról vagy egy nagyobb vállalati környezetről, a folyamat minden lépése — az igényfelméréstől a tesztelésig — hatással van a rendszer megbízhatóságára és sebességére.
Ebben a cikkben egy valós projekt példáján keresztül mutatjuk be, hogyan épül fel lépésről lépésre egy modern, jövőbiztos informatikai hálózat, és milyen döntésekkel lehet évekre előre biztosítani a stabil működést.

Igényfelmérés és helyszíni bejárás – a pályázattól a szerződésig

A projekt egy hivatalos pályázati felhívás keretében indult. A megrendelő egy korszerű, bővíthető informatikai hálózat kiépítésére keresett kivitelezőt. A pályázati dokumentáció alapos áttanulmányozása után időpontot egyeztettünk a helyszíni bejárásra. Ez az egyik legfontosabb lépés a hálózatépítés folyamatában, hiszen ilyenkor mérjük fel a meglévő infrastruktúrát, a kábelezési lehetőségeket, a végpontok számát, valamint a jövőbeni bővítési igényeket.
A bejárás után részletes műszaki egyeztetés következett: milyen eszközök kerüljenek be (switch, router, access point), milyen kábelezési szabványt használjunk, és hogyan lehet optimálisan elhelyezni a rack-szekrényt. Több beszállítótól is kértünk árajánlatot az aktív és passzív eszközökre, majd a költségvetést pontosan beáraztuk a pályázati feltételeknek megfelelően. A jól előkészített ajánlatnak és a szakmai referenciáknak köszönhetően végül mi nyertük el a munkát, így megkezdődhetett a tényleges tervezés és kivitelezés előkészítése.

Tervezés – a műszaki kiírástól a megvalósítható tervig

A pályázati műszaki kiírás részletesen meghatározta a hálózat fő paramétereit, ami jó kiindulási alapot adott a tervezéshez. Az igények és a helyszíni felmérés alapján 10 gigabites optikai gerinchálózat kialakítása mellett döntöttünk, hogy a fő adatforgalmat gyorsan és késleltetés nélkül lehessen továbbítani az épületek központi részei között.
A vezeték nélküli hálózatnál a stabilitást tartottuk szem előtt: 2,5 gigabites Wi-Fi kapcsolatot terveztünk, amely képes kiszolgálni a nagy sávszélesség-igényű alkalmazásokat, valamint a megnövekedett eszközszámot is.
A strukturált kábelezésnél CAT6A szabványt választottunk, amely támogatja a nagy sebességű adatátvitelt és megbízható működést biztosít a teljes hálózaton. A végpontokat patch panelekbe vezettük, így a rendszer átlátható, könnyen bővíthető és egyszerűen karbantartható marad.
A tervezési fázis végén elkészítettük a részletes hálózati rajzokat és a kábelezési útvonalakat, valamint ütemezési tervet készítettünk a kivitelezéshez.

Kivitelezés – beltéri és kültéri munkák összehangolva

A kivitelezés során a munka egyaránt zajlott beltéri és kültéri helyszíneken. Az épületek közötti adatátvitelt önhordó optikai kábellel oldottuk meg, amelyet a helyi adottságoknak megfelelően, biztonságos felfüggesztéssel feszítettünk ki. Ez a megoldás hosszú távon is ellenáll az időjárás viszontagságainak, és stabil, nagy sebességű kapcsolatot biztosít a telephely egységei között.

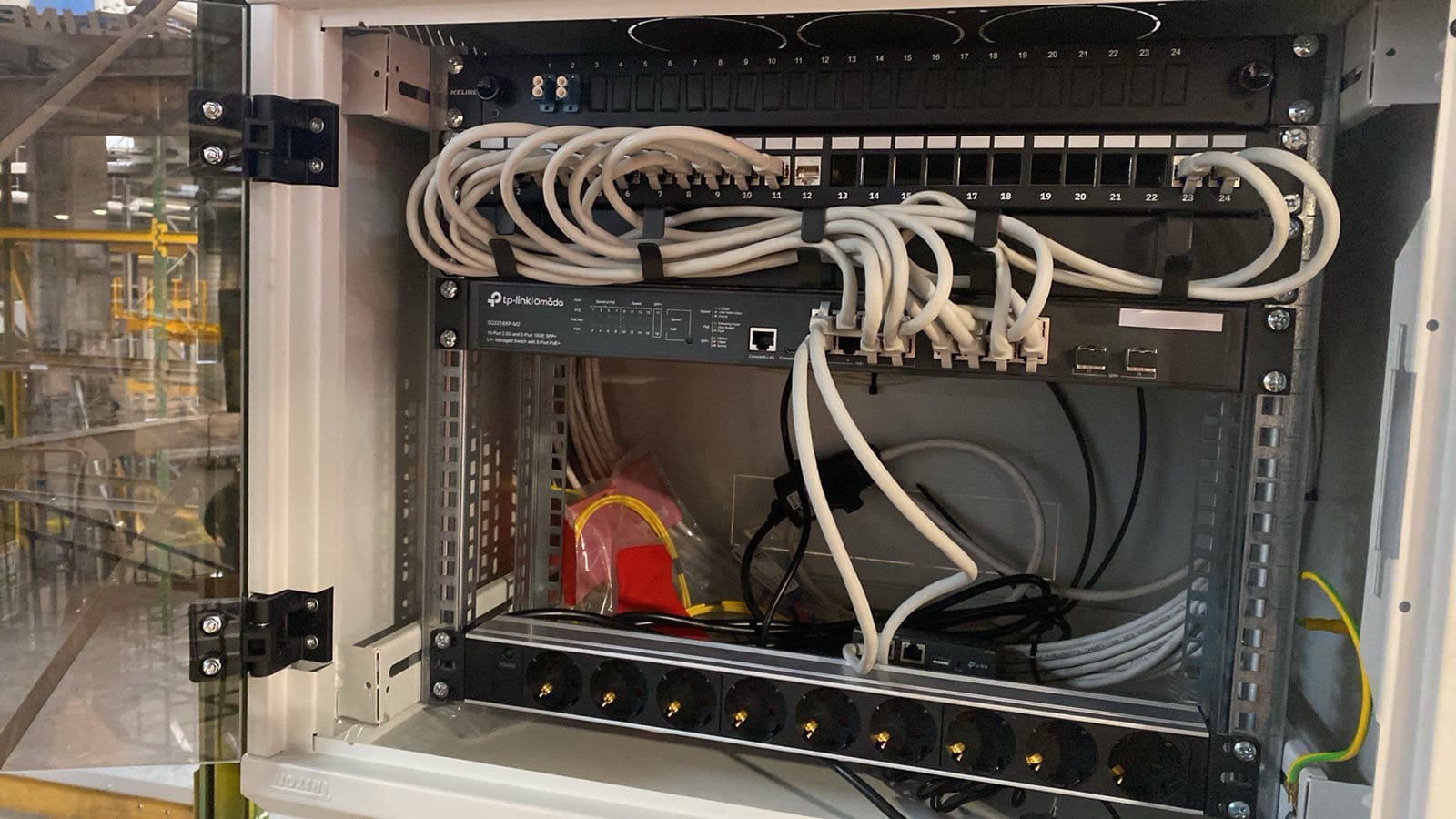

Beltérben a CAT6A kábelek behúzásával kezdtünk, a tervezett kábelnyomvonalak mentén. A kábeleket patch panelekbe rendeztük, majd a rack-szekrényben helyeztük el a switch-eket, routereket és egyéb aktív eszközöket. A kábelezésnél minden végpontot feliratoztunk, így a későbbi karbantartás és bővítés egyszerűen elvégezhető.
A kültéri és beltéri munkafázisokat folyamatosan összehangoltuk, hogy az optikai gerinc és a helyi hálózati végpontok a tesztelési fázisra egyidőben legyenek készen. A szerelés során minden kábelt és csatlakozást mértünk, így a hibák azonnal kiszűrhetők voltak.

Tesztelés, dokumentálás és átadás

A kivitelezés befejeztével a teljes hálózatot részletesen leteszteltük, hogy minden kábel, csatlakozás és aktív eszköz a tervezett paraméterek szerint működjön. A réz alapú kábelezést hiteles mérőműszerrel (Fluke) ellenőriztük, az optikai szálakat pedig OTDR-méréssel vizsgáltuk a jelcsillapítás és az illesztések minősége szempontjából.
A tesztelési eredményekről hivatalos mérési jegyzőkönyvet készítettünk, amelyet a megrendelő megkapott a hálózati rajzokkal, kábelnyomvonal-tervekkel és porttáblázatokkal együtt. Ez nemcsak a rendszer átláthatóságát növeli, hanem a jövőbeni bővítések és hibakeresés alapját is biztosítja.
Az átadás során a megrendelővel közösen bejártuk a rendszert, ismertettük az eszközök működését, és alapvető üzemeltetési tanácsokat adtunk. A teljes strukturált kábelezési rendszerre 25 év rendszergaranciát biztosítottunk, így a megrendelő hosszú távon is biztonságban tudhatja az informatikai infrastruktúráját. Ezzel a projekt nemcsak műszakilag, hanem garancia és ügyféltámogatás szempontjából is kiemelkedő értéket képvisel.
